在城市快速路與高速公路穿越居民區的路段,高速公路聲屏障的選型不僅要滿足降噪要求,還需兼顧采光、景觀與長期維護。以武漢三環線公路聲屏障改造項目為例,該項目采用下部金屬鋁板、上部弧形亞克力的金屬與亞克力組合結構,為同類城市路段提供了可參考的方案思路。

項目背景:居民區旁的降噪需求

武漢三環線部分路段兩側為居民區,其中上三環線的匝道緊鄰小區,距離近的路段僅有 20 余米,主線與居民樓之間也只有 40 米左右。車輛行駛噪聲對居民日常生活造成明顯影響,相關部門經研究后決定在相關路段安裝隔音屏障,以改善沿線聲環境。

該項目屬于城市綜合改造配套工程,聲屏障總長度 3.5 公里,屏體高度 4 米,于 2019 年完成施工。線路長、緊鄰居民區、且需與城市景觀協調,是該項目在選型時面臨的三個主要條件。

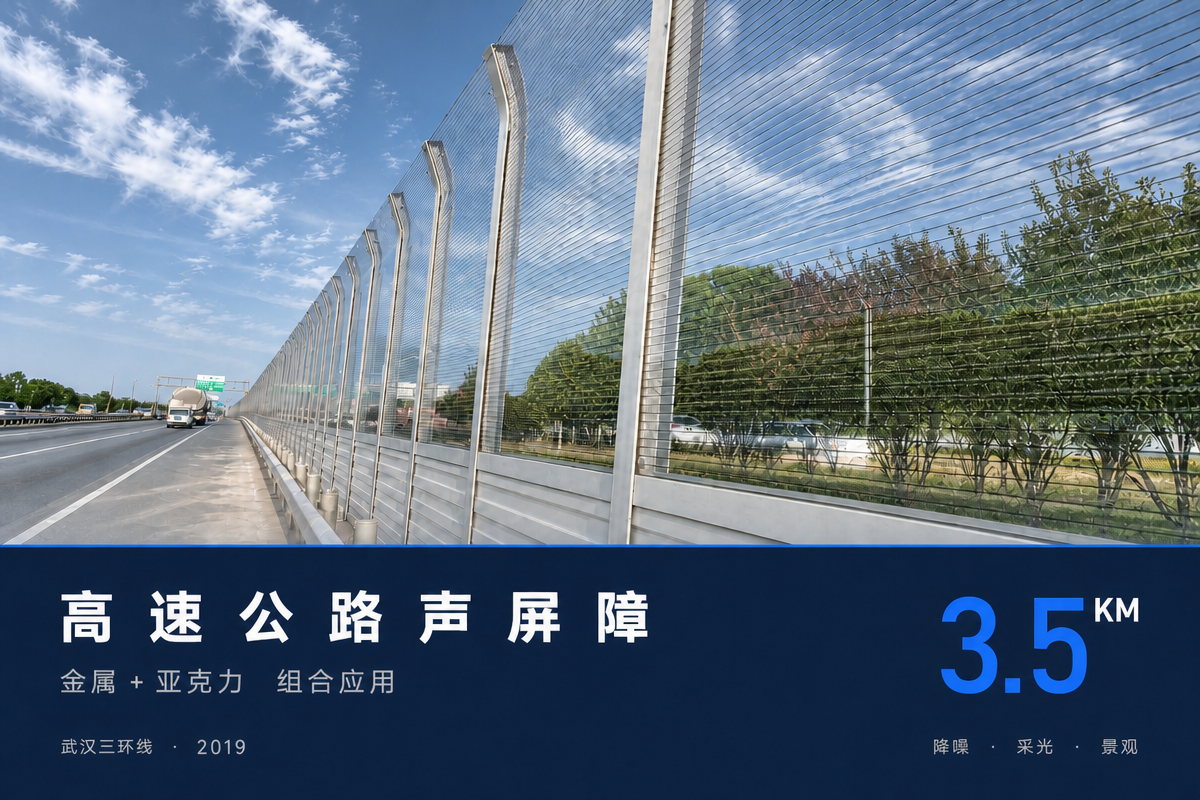

組合方案:下部金屬鋁板 + 上部弧形亞克力

針對上述條件,項目采用了金屬與亞克力組合的屏體結構:下部為金屬鋁板屏體,高度 1 米;上部為弧形亞克力聲屏障,兩者通過鋼立柱與橫梁連接,形成整體受力體系。這一高度劃分并非隨意設置,而是與人的視線高度、通行安全及降噪需求相匹配。

下部 1 米采用金屬鋁板屏體:該區域接近地面與行人視線,采用金屬板可以提升屏體的抗沖擊能力,減少人為磕碰、拋擲物造成的損傷;金屬屏體便于做成吸聲結構,內部填充吸聲材料后對中低頻噪聲有較好的吸收作用。

上部采用弧形亞克力聲屏障:亞克力板材透光率較高,用于屏體上部可以保留路段采光,避免長距離屏障造成的視覺壓抑;弧形設計使屏體輪廓與道路線形銜接自然,在城市景觀路段更容易與周邊環境協調。

金屬與亞克力組合的技術優勢

?聲學性能的互補。金屬屏體側重吸聲與隔聲,透明亞克力屏體側重隔聲與透光,兩者組合后可以在同一屏體上兼顧吸聲與隔聲需求。對于高速公路與城市快速路這類聲源以輪胎噪聲、發動機噪聲為主的場景,這種組合在實際項目中較為常見。

?采光與景觀的平衡。4 米高的聲屏障若全部采用金屬板,會給沿線居民與駕駛?cè)藛T帶來較明顯的遮擋感;采用金屬與亞克力組合后,上半部透明段透入自然光,白天行車視野更為開闊,同時弧形頂部的輪廓線條也弱化了屏障的體量感。

?結構與自重控制。亞克力板材重量相對金屬板更輕,上部采用透明板可以在滿足隔聲要求的同時減輕屏體上部自重,對立柱與基礎的受力較為有利,尤其適合在既有道路上進行聲屏障改造的項目。

?維護拆分更靈活。組合結構的屏體可按材質分別維護:金屬板主要檢查涂層與螺栓,透明板定期清潔即可;若局部透明板出現損傷,可單塊更換,不必整段拆裝,有利于控制后期維護成本。

施工與質量控制要點

長距離聲屏障施工對精度要求較高,武漢三環線項目在實施過程中重點關注以下環節:

1、基礎與立柱定位:按設計間距控制立柱垂直度與埋深,避免屏體安裝后出現累積偏差;

2、屏體密封:板與板、板與立柱之間采用密封條與搭接處理,減少縫隙漏聲;

3、透明板安裝:亞克力板需預留熱脹冷縮間隙,安裝時避免強行擠壓,防止后期出現裂紋;

4、排水與防積水:屏體底部設置排水通道,避免積水長期浸泡下部落地部位;

5、與匝道、橋梁銜接:在匝道與主線交接處做好過渡處理,保證屏障連續性。

組合型聲屏障的適用場景

采用金屬與亞克力組合聲屏障的路段通常具備以下特征:緊鄰居民區或?qū)W校醫院等敏感建筑、對采光與景觀有要求、需要兼顧防拋物與降噪、施工期間道路需維持通行。城市快速路、高速公路城區段、高架橋及匝道旁路段,都是組合型聲屏障較為常見的應用場景。

武漢三環線公路聲屏障改造項目通過下部金屬鋁板與上部弧形亞克力的組合,在 3.5 公里線路上實現了降噪、采光與景觀的兼顧。對于同類城市路段,組合結構的高速公路聲屏障是一種值得評估的方案選擇。具體結構比例、屏體高度與材質配置,仍需結合噪聲實測數據、敏感點距離與當?shù)仫L(fēng)荷載條件確定,建議由具備聲屏障設計與生產經驗的廠家出具方案后再行實施。

河北金標建材科技股份有限公司(金標股份)從事聲屏障產品研發與生產多年,可提供金屬、透明及組合型聲屏障的設計、生產與安裝服務。如需了解金屬與亞克力組合聲屏障的配置方案或參考報價,歡迎聯系金標股份技術部門。
